| Vous n'avez pas envie d'acheter le câble TI-Graph
Link à 300F et vous voulez tout de même bénéficier de
ses avantages? Pas de problème! Pas besoin de le voler ;-)! Il suffit d'environ 20F (ça fait tout de même 93% de réduction!) et d'à peu près une heure de travail, et c'est fini! De plus je vous explique tout de A à Z dans cette rubrique, ce qui vous fait gagner un sacré bout de temps surtout en ce qui concerne les recherches (croyez-en mon expérience...) Je ne propose que le plan du câble pour le port série, qui est peut-être plus complexe à fabriquer que celui pour port parallèle mais il est le seul câble fait maison à être 100% compatible avec le câble et le logiciel officiel TI-Graph Link de Texas Instrument! Et c'est aussi le seul à permettre le chargement d'applications flash. Voici maintenant comment faire ce câble et l'utiliser avec le logiciel officiel de Texas Instrument : |
Le fabriquer Le
faire fabriquer
Cliquez ici pour
imprimer cette page. (ainsi ce
sera plus pratique pour réaliser le câble)
1/ Le shéma :

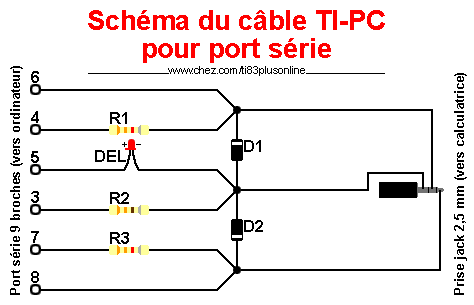

Voici le plan du câble pour le port série :
 |
D'accord!... Ce schéma n'est pas aux normes.
Mais tout le monde le comprend?
Explications :
Les resistances (R1, R2 et R3) n'ont pas de polarité (direction,
sens).
La DEL et les diodes (D1 et D2) ont une polarité :
respéctez-la.
Pour le sens de la DEL, regardez-la : une patte est plus petite
que l'autre et un bout de la partie rouge a été coupée : il
s'agit du (-). L'autre patte, évidemment, est le (+).
Et voici la liste des composants :
|
Remarque : Vous pouvez utiliser une prise jack face
mâle MAIS pour de meilleurs résultats, utilisez une prise
jack face femelle et vous brancherez votre calculatrice
à votre PC par l'intermédiaire de votre câble TI-TI.
Il y a deux raisons à cela : il vous faudra moins de fil car
vous utiliserez celui du câble TI-TI qui, lui, est protégé
contre les interférences. Ensuite ce câble est prévu
spécialement pour rentrer dans votre calculatrice (en effet, sur
la machine la prise est dans un renfoncement).
Vous pouvez aussi couper votre câble TI-TI en deux pour
remplacer la prise jack mâle, mais ça serait dommage de gâcher
ce câble pourtant si utile... Si vous voulez quand même le
faire sachez que, lorsque vous aurez coupé votre câble TI-TI
vous aurez trois fils : le rouge se soude à l'extrémité (le
plus petit) de la prise jack, le blanc au milieu et celui en
cuivre au fond (le plus gros).
2/ Télécharger le
logiciel "TI-Graph Link 83 Plus - Français" :
Cliquez sur le lien suivant pour télécharger le logiciel (c'est
GRATUIT). Une fois sur la page descendez jusqu'à ce que vous
voyez apparaître les langues. Puis, une fois "French"
trouvé (c'est à peu près au milieu de la page), cliquez sur
l'un des deux liens (si l'un ne fonctionne pas, essayez l'autre).
Une fois le téléchargement terminé, revenez à cette page pour
continuer.
Télécharger le "TI-Graph Link 83
Plus - Français" pour PC sous Windows
C'est fait? Et bien installez-le.
Pour savoir comment utiliser le logiciel voyez en fin de
rubrique.
Remarques : si vous voulez éditer un programme avec votre
PC les commandes seront en français. Il est donc
recommandé de transférer le logiciel "Français"
livré avec votre TI-83 Plus (ce qui est possible avec le câble
que vous venez de fabriquer). Comme cela les fonctions seront
affichées en français sur votre calculatrice et sur le TI-Graph
Link.
Je n'ai pas mis les liens pour MAC ou pour DOS car le câble pour
port série ne fonctionne que sous Windows (voir la procédure de
test ci-dessous). Voir la fin de cette page pour d'autres
câbles.
3/ Télécharger le
logiciel "FastLink" :
FastLink est un autre logiciel de transfert plus rapide et
surtout créé seulement pour le transfert donc plus simple
d'utilisation autant pour envoyer que pour recevoir.
Téléchargez-le maintanant : il est aussi gratuit. Si, par
hasard, vous possédez un câble pour port parallèle ce logiciel
fonctionnera avec.
Télécharger "FastLink"
C'est fait? Et bien installez-le.
Pour savoir comment utiliser le logiciel voyez en fin de
rubrique.
4/ Test et que faire
si ça ne fonctionne pas :
L'heure de vérité est arrivée!
Branchez le câble d'un côté sur le port série et de l'autre
sur votre cable TI-TI, lui même relié à votre TI-83 Plus.
Démarrez le logiciel "TI-Graph Link 83 Plus -
Français"; Allez dans le menu "Liaison" et
regardez si c'est le bon port qui est séléctionné :
"Com Port 1" ou autre (si vous ne savez pas sur lequel
est branché le câble essayez-les tous). Puis allez dans
"Liaison" > "Type de câble" et vérifiez
bien que "Windows uniquement (câble noir)"
est séléctionné (le câble pour port série fait maison ne
fonctionne qu'en mode black-link).
Maintenant essayez de transférer et de recevoir des
programmes.
Si ça ne fonctionne pas et que le câble est bien connecté
au PC et à la TI, vérifiez votre montage avec le
plan ainsi que les connexions et veillez à ce qu'il n'y
ait aucun court-circuit (deux fils qui se touchent alors
qu'ils ne devraient pas).
Normalement ça devrait marcher.
5/ Télécharger des
programmes d'internet vers votre calculatrice :
Cliquez ici pour voir le
tutorial prévu à cet effet.
Cliquez ici pour voir le
tutorial de FastLink
6/ Acheter le câble au lieu
de le fabriquer :
Maintenant si vous n'avez pas de fer à souder ou si vous ne
saurez pas faire ce câble il n'y a pas de problème! Il suffit
de l'acheter. Pour cela cliquez sur le lien suivant :
Si vous voulez réaliser un câble pour port parallèle ou le PIC Link je vous conseille de regarder la rubrique concernée sur le site TiCalc.org (en anglais).
